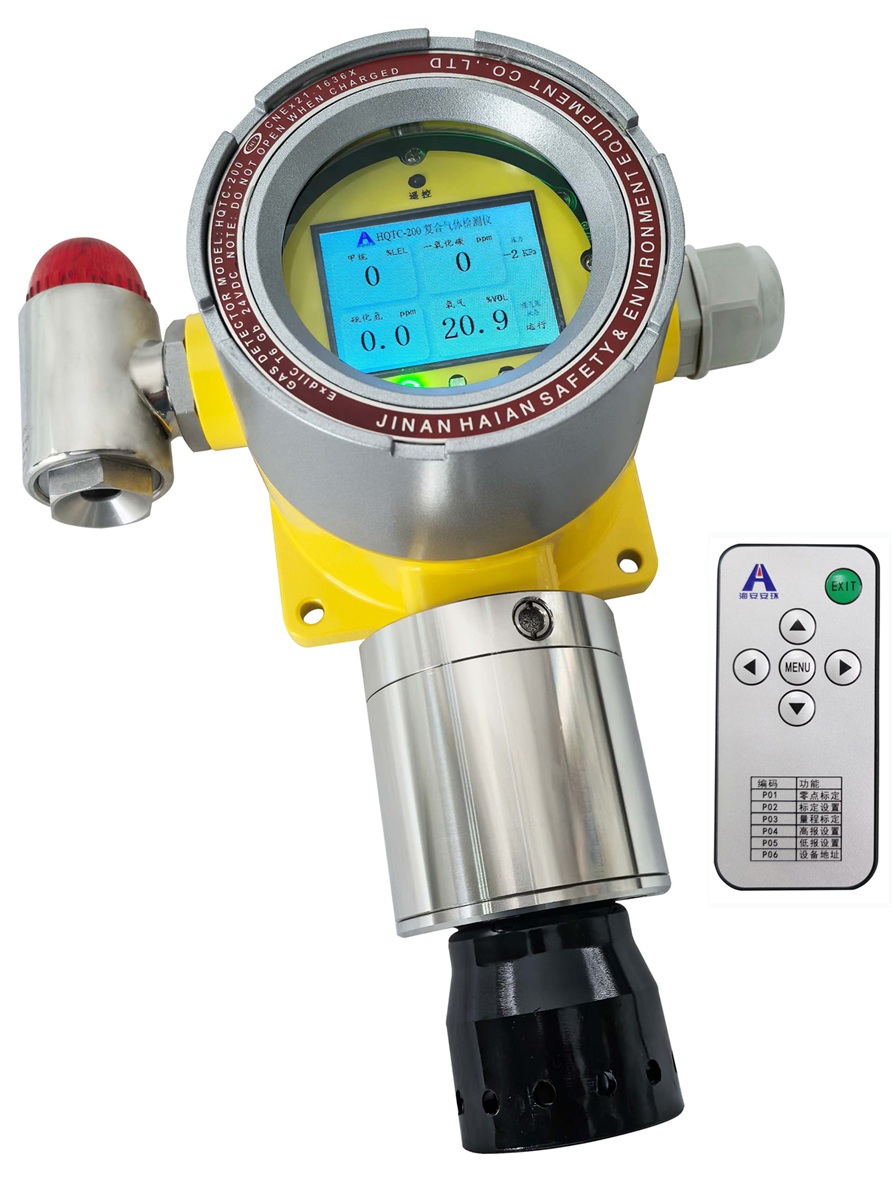

HQTC-200FB
泵吸式复合气体探测器
产品概况
HQTC-200FB泵吸式复合气体检测仪是本公司针对多组合气体检测需求所研发生产的一款泵吸式复合气体探测器。其外部最多可放置4个智能气体传感器模组，采用泵吸式采样方式，可检测4种有毒有害及易燃易爆气体。仪器采用先进可靠的气路结构设计、内置原装进口吸气泵、方便维护的双腔设计、红外遥控调节方式，可将现场监测到的气体浓度转换成标准RS485 MODBUS数字信号输出，并具有现场不开盖红外遥控设置和调整、上位机或控制器远程设置和调整、2.4吋65K彩色显示屏现场显示、两段现场声光报警或干接点报警输出等功能，气体种类不限，检测量程不限，是一款集智能化与多功能化的气体检测仪。
HQTC-200FB泵吸式复合气体探测器具有性能卓越、运行稳定可靠、安装维护方便、测量气体种类齐全、一机多用节约成本等特点，极大地满足了工业现场安全监测对设备高可靠性稳定运行和测量气体种类多样化的要求，可广泛应用于燃气输配、石油、化工、冶金、 炼化、生化医药及水处理等行业。
技术特点
l 1-4种气体自由组合，兼容1000多种易燃易爆、有毒气体、挥发性气体检测
l 采用智能传感器模组，可以根据不同需求更换相关气体传感器模组，即插即用，自动识别，维护方便
l 采用2.4吋65K彩色显示屏及三个LED状态指示灯，直观显示气体浓度、类型、单位、吸气泵运行状态以及各种工作状态等
l 先进的气路结构设计，内置吸气泵，结构紧凑，检测灵敏，响应迅速
l 采用德国楷孚原装进口吸气泵，具有工作电流小，吸气流量大，可靠且寿命长的特点
l 内置压力传感器，具有泵吸压力监测及保护功能
l 全不锈钢组合式防爆传感器护罩，结构紧凑，美观精致
l 具有传感器故障监测和全范围温度补偿功能，确保各环境下的准确监测
l 标准RS485 MODBUS数字信号输出，可实现与上位机数字通讯
l 具有故障检测及报警输出功能
l 现场两段声光报警或干接点输出，报警点全量程可调，现场红外遥控实现报警值设置
l 在仪器不开盖的情况下，通过红外遥控可调节并实现现场零点、量程标定，调整设备地址等操作
l 内置EMI滤波器，抗EMI干扰能力强
l 防爆双腔设计机壳，电气腔与外界完全隔离，接线均在接线腔中实现，无需打开机器外壳
检测仪技术参数
l 检测气体：1-4种毒性气体或可燃气体
l 检测范围：具体以产品铭牌及出场标识为准
l 检测方式：泵吸式
l 工作电流：小于100mA
l 工作电压：24VDC（18-30VDC）
l 信号输出：标准RS485 MODBUS-RTUl 进气流量：0.8-1L（吸气泵工作电压为4V）l 接线方式：四线制（总线RS485信号）l 调节方式：红外遥控l 精 度：±3%F.S.l 显示模式：2.4吋65K彩色显示屏l 显示单位：ppm、%LEL、%VOLl 工作环境温度：-40～70℃（具体依据传感器参数）l 工作环境湿度：10～95%R.H.（无凝露）l 防爆等级：Ex db IIC T6 Gbl 壳体材料：铝制防爆外壳l 其他附件：不锈钢l 电缆接入口尺寸：G3/4"l 整机尺寸：（211×248×114）mml 防护等级：IP66
l 整机重量：约2.2kg
声光报警器技术参数
l 电源：DC24V
l 电流：<100mA
l 声音：≥ 85dB
l 光强：2400-3500mcd
l 寿命：连续报警5小时以下，使用寿命大于5年
l 外壳材质：不锈钢
l 频率：1秒/次
l 报警方式：声光报警
l 防爆标志：Ex db IIC T6 Gb
l 防护等级：IP66
l 外形尺寸：38×76
l 接口尺寸：G3/4"
l 重量：0.5kg
l 使用温度：-20℃～70℃
l 环境湿度：10～95%R.H.
